減速機選定范例

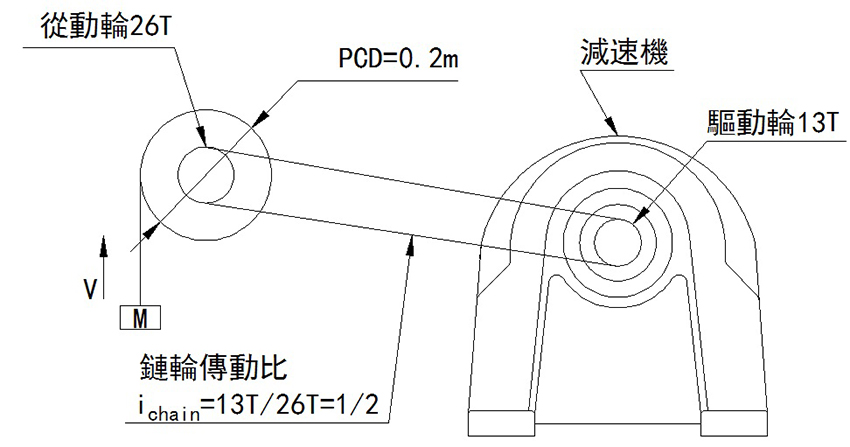

已知；搬運物總重量：M＝300KG

搬送速度；V＝9.5m/min

鏈輪傳動效率：η1＝1

減速機傳動效率：η2＝0.9

運轉時間：2小時/日

啟動次數：1回/分，中沖擊

使用電源：三相220V,50Hz

計算；一、減速比

由入力回轉數及出力軸回轉數來選定減速比

1、先求出輸送帶滾輪回轉數（N1） 1.N1=V/（PCD xπ）

N1＝搬送速度/（滾輪直徑PCD·π） =9.5/（0.2 x 3.14）=15r/min

2、再求出減速及出力軸回轉數（N2） 2.N2=N1/ichain

N2＝N1/鏈輪齒數減速比 =15/（1/2）=30r/min

3.以三相機60Hz的馬力計算減速比 3.i=30/1500=1/50

i=出力軸回轉數/入力軸回轉數（電機轉數）

二、扭力

決定減速比后，由使用機械工作條件計算減速機出力軸扭矩

1、先計算出輸送帶滾輪之扭力（T1） 1.T1=M·PCD/2

T1＝M·PCD/2 =300x0.2/2=30kg.m

2、再換算成減速機出力軸所需扭力（N2） 2.T2=（T1·ichain）/（ η1·η2）

T2=（T1·ichain）/（η1·η2））=（30x0.5）/（1x0.9）=16.7kg.m

三、負荷條件

1.根據運轉條件算出修正后的扭力（T3） 1.T3=T2·K

T3=T2·K =16x7·1

（系數K無沖擊時＝1，沖擊越大，K值越大）=16.7kg.m

四、馬力

1.最后算成馬力（Hp） 1.Hp=（T3·N2）716.2

Hp=（T3·N2）/716.2 =（16.7x30）/716.2=0.7Hp……（3/4Hp）

摩擦系數表

常用公式表

預知的條件		已知的條件	公式
扭力	T1	動力（F）與半徑（R）/馬力（Hp）與回轉數（N）（r.p.m）	T=FXR	(Kgf-m)
扭力	T2	動力（F）與半徑（R）/馬力（Hp）與回轉數（N）（r.p.m）	T=(716XHp)/N	(kgf-m)
扭力	T3	動力（F）與回轉數（N）（r.p.m）/扭力（T）與回轉數（N）(r.p.m)	T=(974XKw)N	(kgf-m)
馬力	Hp	扭力（T）與回轉數（N）(r.p.m)/重力（F）與速度（V）(m/sec)	Hp=(TXN)716.2	(馬力)
動力	Kw	扭力（T）與回轉數（N）(r.p.m)/重力（F）與速度（V）(m/sec)	Kw=(TXN)/974	（千瓦）
馬力	Hp	直徑（D）與回轉數（N）(r.p.m)	Hp=(FXV)/75	（馬力）
動力	Kw	直徑（D）與回轉數（N）(r.p.m)	Kw=(FXV)/102	（千瓦）
速度	V	入力回轉數（N1）與出力回轉數（N2）	V=(ΠxDxN)/60	（m/sec）
減速比	I	入力回轉數（N1）與出力回轉數（N2）	I=N1/N2	---

符號說明
